弹簧各部分称号及尺度联系介绍，关于弹簧各部位的称号及尺度我们知道多少，了解这些内容是更好了解弹簧的根底，今天我就对弹簧各部分称号及尺度内容进行介绍。

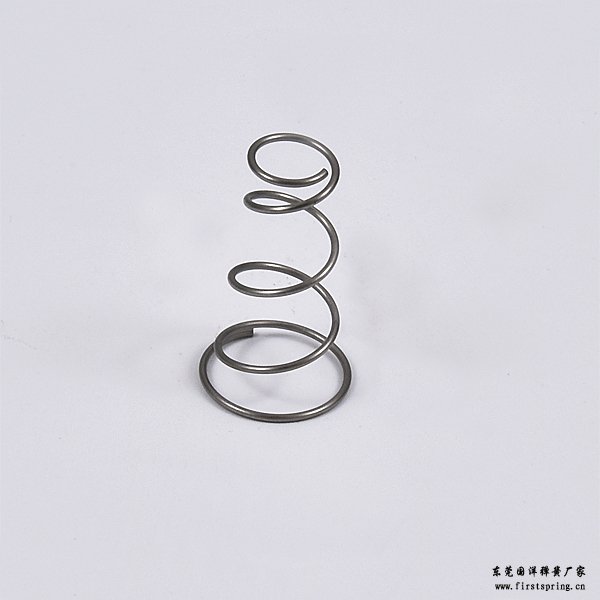

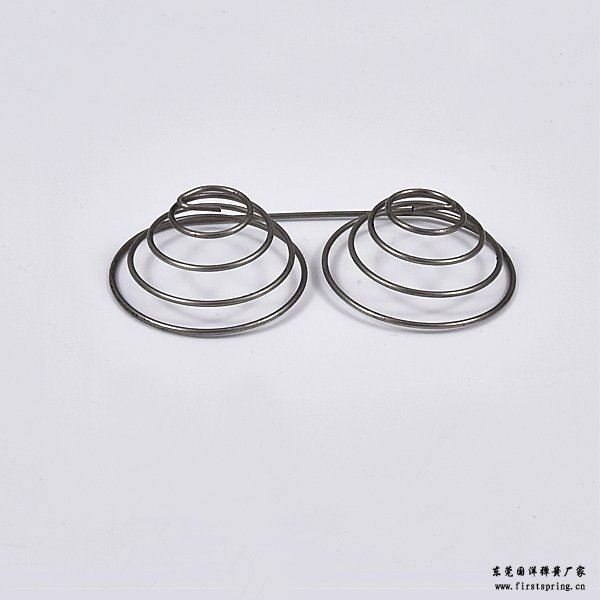

弹簧各部分名称及尺寸关系:
（1）谈弹簧丝直径d:制造弹簧的钢丝直径。
（2）弹簧外径D:弹簧的最大外径。
（3）弹簧内径D1：弹簧的最小外径。
（4）弹簧中径D2：弹簧的平均直径。它们的计算公式为：D2＝（D＋D1）÷2＝D1＋d＝D－d
（5）t:除支撑圈外，弹簧相邻两圈对应点在中径上的轴向距离成为节距，用t表示。
（6）有效圈数n:弹簧能保持相同节距的圈数。
（7）支撑圈数n2：为了使弹簧在工作时受力均匀，保证轴线垂直端面、制造时，常将弹簧两端并紧。并紧的圈数仅起支撑作用，称为支撑圈。一般有1.5T、2T、2.5T，常用的是2T。
（8）总圈数n1:有效圈数与支撑圈的和。即n1=n+n2.
（9）自由高H0:弹簧在未受外力作用下的高度。由下式计算：H0=nt+(n2-0.5)d=nt+1.5d(n2=2时)
（10）弹簧展开长度L：绕制弹簧时所需钢丝的长度。L≈n1(ЛD2)2+n2(压簧)L=ЛD2n+钩部展开长度（拉簧）
（11）螺旋方向：有左右旋之分，常用右旋，图纸没注明的一般用右旋。
弹簧的规定画法：
（1）在平行螺旋弹簧线的视图上，各圈的轮廓线画成直线。
（2）有效圈数在4圈以上的弹簧，可只画出其两端1～2圈（不含支撑圈）。中间用通过弹簧钢丝中心的点画线连起来。
（3）在图样上，当弹簧的旋向不作规定时，螺旋弹簧一律画成右旋，左旋弹簧也画成右旋，但要注明“左”字。
文章总结：看到这里，关于弹簧各部分名称及尺寸关系介绍到这里就完毕了，以上内容是东莞国洋弹簧有限公司整理的弹簧知识，希望对你有所帮助。
